VOCs（揮發性有機廢氣）處理技術

高能離子輝光催化氧化裝置包括：一級高能離子輝光裝置和二級輝光催化氧化裝置，兩套裝置殼體均采用不鏽鋼材質製作，耐腐蝕性能好、強度高，使用壽命長。
在高能離子輝光催化氧化設備內，輝光放電裝置產生高能離子體，對有機揮發物氣體進行轟擊斷鏈；輝光光束與空氣反應產生臭氧、並激發設備壁上及光觸媒載體上敏化光觸媒生成高濃度的對有機物氧化無選擇性的強氧化物質羥基，對惡臭、有機揮發性氣體進行協同分解氧化反應，使惡臭及有機揮發物氣體轉化為無臭味的小分子化合物或者完全礦化，生成水和CO2，達標後經排風管排入大氣，整個分解氧化過程在1秒內完成。

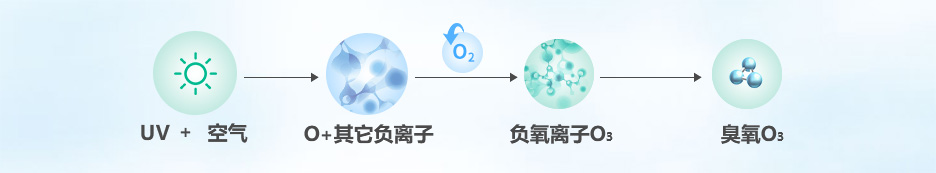

臭氧的產生

利用高能離子輝光光束使空氣中產生大量的自由電子，這些電子大部分能被氧氣所獲得，形成負氧離子（O3－），負氧離子不穩定，很容易失去一個電子而變成活性氧（臭氧），臭氧是重要的氧化劑，既可以氧化分解有機物和無機物，對主要臭氣硫化氫、氨氣、甲硫醇和烴類化合物等，都可以與臭氧發生反應，在臭氧的作用下，這些惡臭及有機揮發物氣體由大分子物質被分解為小分子物質，生成水二氧化碳直至礦化。

羥基自由基

1.羥基自由基簡介 羥基自由基•OH比其他常見氧化劑具有更高標準電極電位，氧化能力強，性質非常活潑。羥基自由基•OH一旦形成，會誘發一係列的自由基鏈反應，幾乎無選擇地直接攻擊水體、氣體中的各種汙染物，直至降解為CO2、H2O和其他礦化物。因此，可以說高級氧化工藝是以產生羥基自由基•OH為標誌的。我們的綜合處理工藝程就是提高•OH生成率和利用率的過程。
2.羥基自由基•OH的特點
1）氧化能力強，羥基自由基（•OH）的標準電極電勢（3.06V），是一種氧化能力很強的氧化劑且無選擇性；
2）反應速率常數大，羥基自由基（•OH ）非常活潑，與大多數有機物反應的速率常數在106-1010mol-1•L•S-1；
3）無選擇性，與反應物濃度無關；
4）壽命短，羥基自由基（•OH）壽命較短，在不同的環境介質中，其存在時間有一定差別，一般小於10-4s；
5）處理效率高，不產生二次汙染。同時，羥基自由基（•OH）還具有殺滅細菌、防腐保鮮的功效。
（3）輝光光束場對•OH (羥基自由基)的產生的正效應：
1) 輝光光束增強催化劑表麵的光吸收。由於催化劑的極化作用，在表麵產生更多的懸空鍵和不飽和鍵，從而在能隙中形成更多的附加能級(缺陷能級)，非輻射性的多聲子過程使輝光致電子空穴對的生成更容易，從而提高催化劑的光激發電子躍遷幾率。
2)輝光光束場的作用帶來催化劑更多的缺陷，由於陷阱效應，缺陷將成為電子或空穴的捕獲中心，從而降低電子與空穴的複合率。
3) 輝光光束場促進水的脫附。光束場中水分子間的氫鍵結合被打斷，抑製了水在催化劑表麵的吸附，使更多的表麵活性中心能參與反應，提高催化劑的活性。
4）促進表麵羥基生成遊離基。輝光光束使表麵羥基的振動能級處於激發態的數目增多，使表麵羥基活化，有利於羥基遊離基的生成，而羥基自由基有很強的氧化性能，是輝光催化氧化反應的主要氧化劑，羥基遊離基數目的增多，將有利於輝光催化活性的提高。

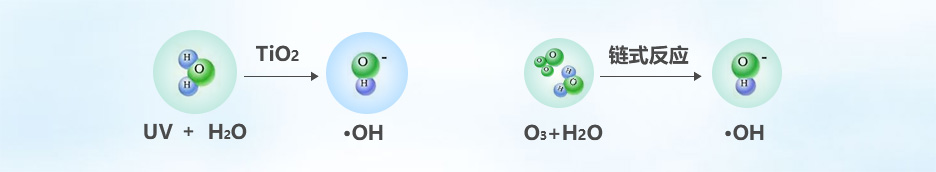

輝光光束與納米級TiO2的作用產生•OH，溶於水中的臭氧也可產生•OH。

•OH(羥基自由基)是非常具活性的氧化劑之一，氧化能力明顯高於普通氧化劑，與惡臭氣體反應，礦化程度更高。幾種氧化劑的氧化電位比較見下表：

3.高級氧化技術又稱深度氧化技術，是Glaze等於1987年提出的，泛指反應過程有大量羥基自由基參與的高級氧化技術。其基礎在於運用氧化劑、輻射，有時還與氧化劑結合，在反應中產生的活性較強的自由基（一般為羥基自由基•OH），再通過自由基與有機物之間的加合、取代、電子轉移等使汙染物全部或接近全部礦質化,因此在廢水、廢氣處理中的應用具有顯著的效果。
高級氧化技術其本質是利用羥基自由基氧化降解水相、氣相中的各種汙染物的化學反應。反應機理：羥基自由基•OH作為反應的中間產物，引發誘導產生鏈反應，•OH主要通過電子轉移、親電加成、脫氧反應等途徑無選擇地直接與各種有機化合物作用而將其降解為CO2、H2O和其他無害物質。羥基取代反應，羥基自由基進攻芳環上的氫，發生羥基置換反應，反應速率常數約為6*109mol•S-1。由於羥基的作用，很容易生成芳環的二羥基取代物，使芳環發生鄰位或間位開裂。脫氫反應，羥基自由基能直接拉出烷 烴上的氫，生成水和有機自由基R，其反應速率常數約為2*109mol•s-1。生成的有機自由基R可以相互反應，也可以與水中的溶解氧反應。R-H+OH→R•+H2O，R•+O2→ROO，形成的過氧自由基（ROO•）作為一種強氧化劑，可脫去有機物上的氫原子：ROO+R-H→ROOH+R•，生成的R•自由基可以在分子上加上一個氧分子，導致自氧化的鏈反應能不斷繼續下去，直至有機物徹底氧化。電子轉移反應，羥基自由基的產生以及與有機分子的反應都是由一係列複雜的鏈反應完成的。許多反應產物，如CO32-、HCO3-、HPO42-等與•OH發生反應。OH+CO32-→OH-+CO3-，OH+HCO3-→OH-+HCO3，OH+HPO42-→OH-+HPO4，由於反應產物不再誘發氧化劑產生羥基自由基，對羥基自由基起了掩蔽作用，鏈反應中止。且•OH氧化是一種物理化學過程，反應條件溫和，比較容易控製，設備相對比較簡單等優點，是一種有效降解廢水中有機汙染物的方法。
（1）各種高級氧化技術（AOPS）的共同點是反應過程中產生活性較高的羥基自由基（•OH），•OH 具有以下特點：
1）氧化能力強，羥基自由基（•OH）的標準電極電勢（2.8V）僅次於F2（2.87V），是一種氧化能力很強的氧化劑；
2）反應速率常數大，羥基自由基（•OH ）非常活潑，與大多數有機物反應的速率常數在106-1010mol-1•L•S-1；
3）選擇性小，與反應物濃度無關；
4）壽命短，羥基自由基（•OH）壽命很短，在不同的環境介質中，其存在時間有一定差別，一般小於10-4s；
5）處理效率高，不產生二次汙染。同時，羥基自由基（•OH）還具有殺滅細菌、防腐保鮮的功效。
（2）AOPs（高級氧化）法的關鍵是產生高度活性的羥基自由基（•OH），我們采用加氧化劑、催化劑及借助紫外光激發敏化光觸媒等多種途徑產生。按產生羥基自由基（•OH） 的方式可分為均相、多相和有無輻射照射等多種。

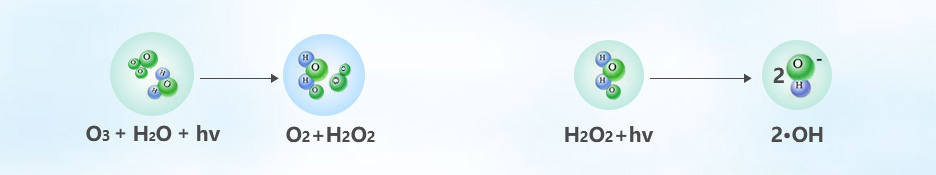

1）O3/UV法：是將臭氧與紫外輻射相結合的一種高級氧化技術。在紫外光的照射下，臭氧分解產生活潑的羥基自由基•OH。其反應機理如下：

生成的羥基自由基（•OH）是比臭氧更強的氧化劑。
2）O3/ H2O2 法：

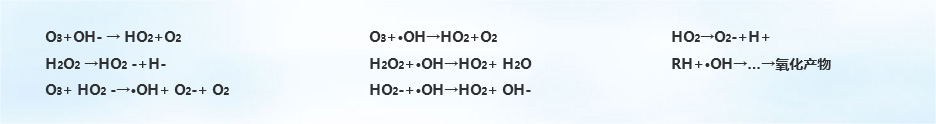

是將臭氧與過氧化氫組合的高級氧化技術，反應機理如下：

O3/ H2O2法不需要UV使分子活化，在濁度較高的溶液中仍能良好運行，適用於渾濁的溶液體係。
3）H2O2/UV法：將紫外光（UV）及其他氧化劑或催化劑引入到H2O2體係中，可以提高H2O2的處理效果，其反應機理一般認為是：1分子的H2O2在紫外光（波長小於300mm）的照射下，產生2分子的羥基自由基，反應有：

（3）消毒殺菌：
利用高能離子輝光光束裂解惡臭氣體中細菌的分子鍵，破壞細菌的核酸（DNA），再通過•OH、O3進行氧化反應，從而達到脫臭及殺滅細菌的目的。
本工藝綜合原理如下：通過二級噴淋使甲醇、甲醛、DMF、丙酮部分溶於水中，使氣體中有機物含量降低-高級氧化+輝光+高能離子體+敏化光觸媒=生成高濃度當量的羥基自由基，閃速無選擇性處理有機揮發物，並形成低分子無臭無害化合物、水及二氧化碳=達標排放。

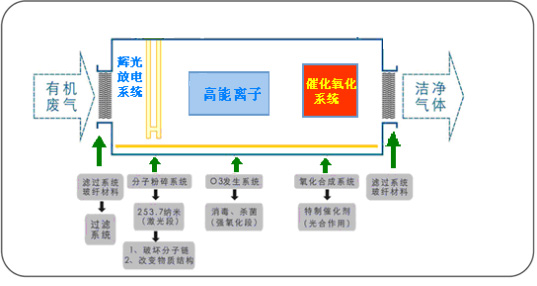

示意圖如下：有機揮發物，形成低分子無臭無害化合物及水二氧化碳=達標排放。

與其他脫臭處理方法特征與經濟性比較：

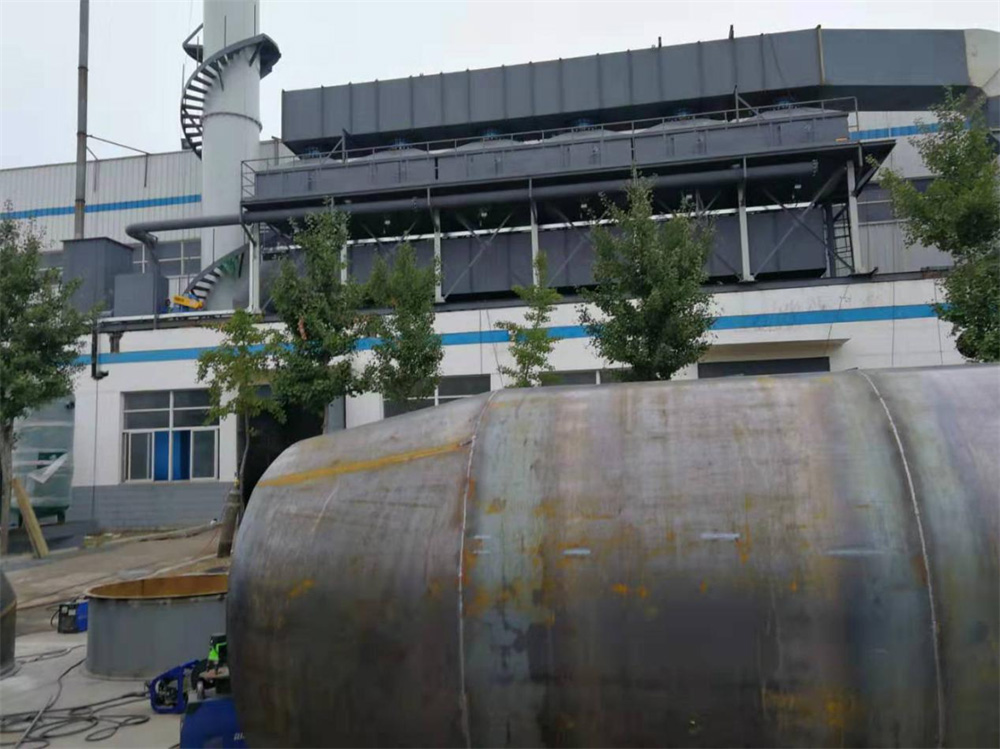

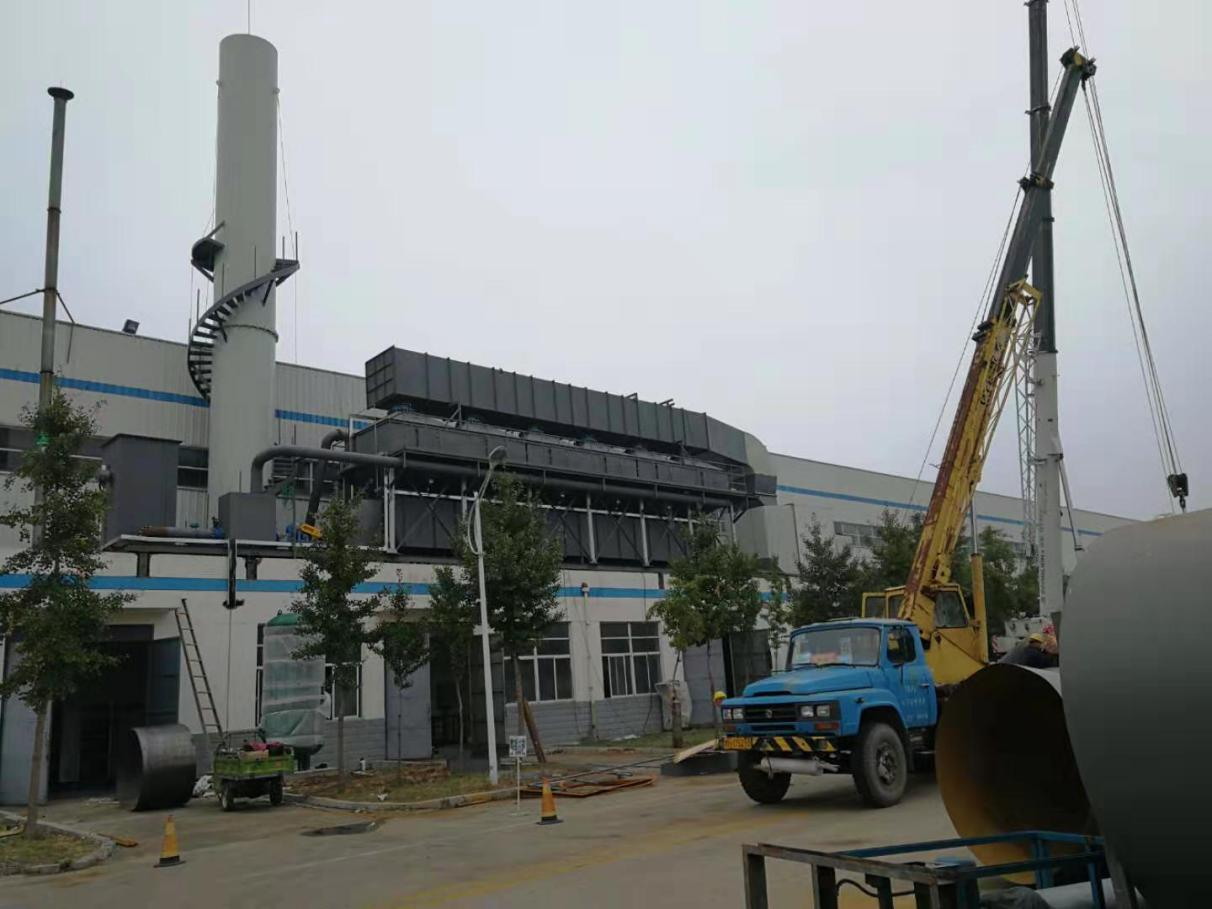

吸附濃縮-催化燃燒技術是將吸附和催化燃燒相結合的一種集成技術，將大風量、低濃度的有機廢氣經過吸附/脫附過程轉換成小風量、高濃度的有機廢氣，然後經過催化燃燒設備淨化處理。

經預處理去除塵雜質後的廢氣，通過合理布風，使其均勻地通過固定吸附器內的活性炭，在一定停留時間內，廢氣中的有機物通過物理吸附聚集在活性炭表麵積，使廢氣得到淨化；淨化裝置設置兩台或多台吸附床，即廢氣從其他幾台經過，確保一台處於脫附再生或備用，保證吸附過程連續性，不影響實際生產。
當活性炭吸附器出口VOCs濃度達到設定上限值時定義為該吸附器被穿透，此時通過相關閥門切換使該吸附器停止吸附操作並進行脫附再生。過程如下：相關風機、閥門開啟，催化燃燒設備的電加熱啟動用於預熱催化層，同時產生一定量的熱空氣。熱空氣在相關的風機、閥門、溫控儀表的控製下進入吸附器的活性炭層，把吸附在活性炭孔隙中的有機物吹脫下來，形成小風量、高濃度的有機廢氣，引入催化反應室淨化處理，將有機成分轉化為無毒、無害的CO2和H2O，並釋放出大量的熱能。產生的熱量可維持催化反應所需的溫度，部分熱量回收用於活性炭再生，從而大大降低了電能消耗。
本項目二甲苯等屬於非極性有機物，采用非極性吸附劑可以對其實現有效地吸附。在眾多的吸附劑當中，活性炭吸附效能較好、應用較廣，可以吸附大多數有機物。先活性炭濃縮吸附，然後再熱空氣脫附催化燃燒的方式進行處理，一方麵可達到較為理想的處理效果，另一方麵可延長活性炭的使用周期。

表 活性炭上易於再生和難以再生的物質

催化燃燒是一種無火焰燃燒，沒有明火，氧化速度很快，反應完全。催化反應如下：

催化劑能把反應烷烴分子吸附在自己的表麵上，並能使氧化反應的活化能降低，這就在一定範圍內增加了有機溶劑蒸汽分子和氧分子的有效碰撞機會，加快了氧化反應速度。優良催化劑的應用在整個催化燃燒中至關重要，本公司采用的第三代r-Al2O3蜂窩狀貴金屬催化劑。具有空速大、阻力小、啟燃溫度低，一般在250℃~320℃就能啟燃。淨化率穩定在97%以上。

蜂窩狀活性炭
表蜂窩狀活性炭產品主要性能參數

該裝置是將濃縮的有機廢氣引入主要設備。有機廢氣經內裝加熱裝置從活性炭層中將有機物分離後，通過催化劑的作用分解成水和二氧化碳，同時釋放能量，由熱交換裝置置換能量，用於維護設備自燃的能源。
當催化床溫度達到250～300℃時，催化燃燒床開始反應，利用廢氣燃燒產生的熱空氣循環使用，此時電加熱停止，不需要外加熱，單床脫附，脫附時間為2~3小時，設定時間活性炭吸附箱定時自動切換脫附，內部裝填的陶瓷蜂窩體貴金屬催化劑使用壽命為9000小時。整個脫附係統采用多點溫度控製，保證脫附效果的穩定。
催化劑采用堇青石蜂窩陶瓷體作為第一載體，γ-Al2O3為第二載體，以貴金屬Pd、Pt等為主要活性組分，貴金屬鉑和鈀,具有高活性、高淨化效率、耐高溫及長使用壽命。

表 淨化效率≥97%的起燃溫度和相應濃度表

催化劑采用堇青石蜂窩陶瓷體作為第一載體，γ-Al2O3為第二載體，以貴金屬Pd、Pt等為主要活性組分，是一種新型高效的有機廢氣淨化催化劑。

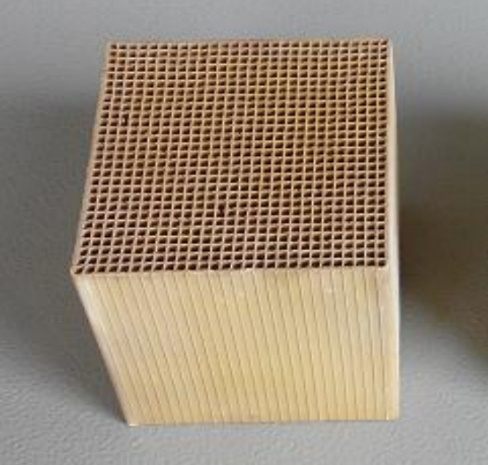

圖 蜂窩狀貴金屬催化劑
